    硅胶导热片厂家给大家介绍:

    "研发设计选型——如何肯定型号及厚度、选择什么样的固定方式、缩小区间几适合、对装配表面的平面度粗糙度有没有限制恳求定义:

    界面间隙:散热器安装后,发热芯片与散热器两个接触面之间的距离。

    器件公差:当散热器为外壳或者其它结构件时,由于是分别消费和固定,装配起来后就会存在一定的器件公差,器件公差 =(最大界面间隙 - 最小界面间隙)/ 最大界面间隙。

    界面平整:指的是两个界面的都是平面且粗糙度小于0.1mm。"



    本文经过以下几种情况说明如何选择适合的导热材料:



    一、当界面间隙很小(≤0.5mm)且界面平整时,那么可以选择导热硅脂、导热泥(液态)、双组份导热胶(固化型)、超薄导热垫片,液态材料紧缩厚度可以压到0.1mm以下,超短的传热距离代表极高的导热效率,追求高效导热时,尽量运用膏状的导热材料。

    由于导热硅脂和导热泥属于不固化液态材料,它的缺陷也很大,除了绝缘强度差或者不绝缘之外,硅脂长时间运用后由于硅油分子的挥发和迁移,招致干裂失效以及光学污染等问题;而导热胶固化后就是导热垫片,可靠性好,但安装操作性不如硅脂和垫片,可以点胶但无法经过丝网印刷施工;超薄导热垫片的厚度普通在0.2~0.4mm,便于人工安装,可以重工和返修,热稳定性好,0.2mm的绝缘强度可以超越3000V,缺陷是厚度无法紧缩到0.1mm以下。


    二、假设界面间隙较大(>0.5mm)、器件公差较小(≤50%)且界面平整,则根据器件公差选择不同硬度的导热垫片,导热垫片最大有10%的厚度公差,因此紧缩率要超越10%,普通建议运用20%~70%,紧缩率越大,恳求硬度越小。

    例如:某散热结构中,芯片与散热器之间的间隙为0.5~1mm,根据20%的最小紧缩率,导热垫片的最小厚度为1.0/(1-0.2)=1.25mm,最大紧缩率为(1.25-0.5)/1.25=60%,导热垫片要紧缩60%且反弹力小必需是比较柔软还要安装性好,导热垫片的硬度应选择在Shore OO 35左右。


    三、当界面间隙较大(≥0.5mm)且器件公差也很大(50%~90%)且界面平整时,可以选择超软导热垫片(硬度在ShoreOO 15~25),其紧缩率为20%~90%。例如:某散热结构的界面间隙为0.5~3mm器件公差为83.3%时,导热垫片的最小厚度为3.0 /(1-0.2)=3.75mm,最大紧缩率为(3.75-0.5)/ 3.75=86.7%,超软导热垫片的安装效率比常规的稍差。

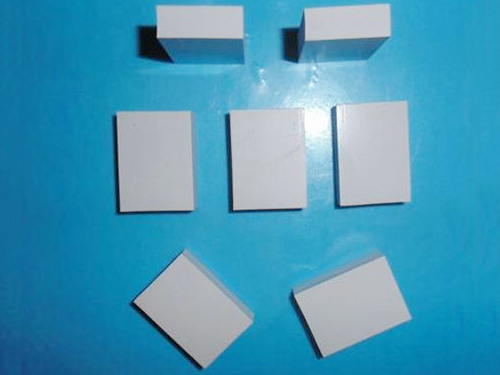

    1、导热硅胶垫片


    四、当器件公差非常大(≥90%),假设无法改善器件公差,建议运用双组份导热胶(固化型),其紧缩率为20%~99%(最薄0.1mm),这种材料可以最大限度的补偿公差,有由于是触变性液态材料,可以堆积且不会活动,可以应用于平面不平整界面。

    例如:某电子眼发热芯片经过外壳散热,芯片尺寸为15*15mm,芯片与外壳的距离是0.2~3mm,器件公差为93.3%,因此需求运用导热胶的体积为:15*15*3*120% = 810mm3 = 0.81ml。

    不同导热系数的导热胶密度不一样,根据理论情况选择导热系数肯定挤出重量,导热胶挤出后会在20分钟内固化,固化后其性能类似于导热垫片具有弹性,散热器和发热芯片也可以轻松分别,缺陷是只能一次性装配运用,不能反复装配和维修。


    五、假设希望经过导热材料固定散热器,可以选择导热粘接胶、导热双面胶带、双面背胶的导热垫片、双面粘性的导热复合材料,优点是节约装配工序和本钱,缺陷是导热效率受限且存在脱胶的风险。

    导热粘接胶可以紧缩到很薄,导热效果最好,但是存在老化脱胶的风险;导热双面胶带的导热系数较低(≤1.0W/mk),耐老化才干普通;双面背胶的导热垫片粘性要比导热双面胶带强,不同背胶厚度和不同导热系数导热垫片组合起来的热阻也不同,可以做到比导热双面胶带更好的导热效果和耐老化性,但是本钱更高;双面粘性的导热复合材料是将高分子粘接剂(耐老化、高导热)涂覆在基材(铜片、铝片等)两面,经过加热方式粘接到导热界面,从而完成高效导热和耐老化粘接的效果。
